D型臥式多級離心泵
以下為系列產品選型范圍，具體型號參考性能參數表
口徑范圍： 50-125 mm
流量范圍： 18-108 m3/h
揚程范圍： 28.5-600 m
材質：鑄鐵
常規產品全部現貨供應，縮短了交貨期。
應用領域：用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等
產品介紹
臥式多級離心泵D型具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級離心泵型式與基本參數》標準。
二、適用范圍：
臥式多級離心泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。
三、產品特點：
1、水力模型先進，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
四、技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

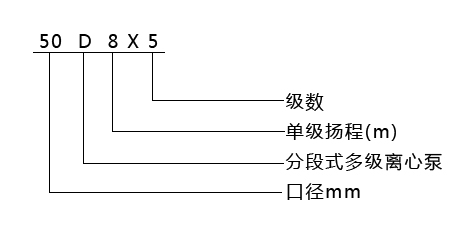

五、型號意義：
性能能數表
型號 | 級數 | 流量Q | 揚程
（m） | 轉速
（r/min） | 電機
功率
（KW） |
m3/h | L/S |
D-50型 | 2 | 18 | 5 | 19 | 2900 | 2.2 |
3 | 18 | 5 | 28.5 | 2900 | 3 |
4 | 18 | 5 | 38 | 2900 | 4 |
5 | 18 | 5 | 47.5 | 2900 | 5.5 |
6 | 18 | 5 | 57 | 2900 | 5.5 |
7 | 18 | 5 | 66.5 | 2900 | 7.5 |
8 | 18 | 5 | 76 | 2900 | 7.5 |
9 | 18 | 5 | 85.5 | 2900 | 7.5 |
10 | 18 | 5 | 95 | 2900 | 11 |
11 | 18 | 5 | 104.5 | 2900 | 11 |
12 | 18 | 5 | 114 | 2900 | 11 |
D-80型 | 2 | 32.4 | 9 | 22.7 | 2900 | 3 |
3 | 32.4 | 9 | 34.05 | 2900 | 5.5 |
4 | 32.4 | 9 | 45.4 | 2900 | 7.5 |
5 | 32.4 | 9 | 56.75 | 2900 | 7.5 |
6 | 32.4 | 9 | 68.1 | 2900 | 11 |
7 | 32.4 | 9 | 79.45 | 2900 | 15 |
8 | 32.4 | 9 | 90.8 | 2900 | 15 |
9 | 32.4 | 9 | 102.15 | 2900 | 15 |
10 | 32.4 | 9 | 113.5 | 2900 | 18.5 |
11 | 32.4 | 9 | 124.85 | 2900 | 18.5 |
12 | 32.4 | 9 | 136.2 | 2900 | 18.5 |
D-100型 | 2 | 54 | 15 | 35.4 | 2900 | 11 |
3 | 54 | 15 | 52.8 | 2900 | 15 |
4 | 54 | 15 | 70.4 | 2900 | 18.5 |
5 | 54 | 15 | 88 | 2900 | 22 |
6 | 54 | 15 | 105.6 | 2900 | 30 |
7 | 54 | 15 | 123.2 | 2900 | 37 |
8 | 54 | 15 | 140.8 | 2900 | 37 |
9 | 54 | 15 | 158.4 | 2900 | 45 |
10 | 54 | 15 | 176 | 2900 | 45 |
11 | 54 | 15 | 193.6 | 2900 | 55 |
12 | 54 | 15 | 211.2 | 2900 | 55 |
D-125型 | 2 | 108 | 30 | 40 | 2900 | 22 |
3 | 108 | 30 | 60 | 2900 | 30 |
4 | 108 | 30 | 80 | 2900 | 37 |
5 | 108 | 30 | 100 | 2900 | 45 |
6 | 108 | 30 | 120 | 2900 | 55 |
7 | 108 | 30 | 140 | 2900 | 55 |
8 | 108 | 30 | 160 | 2900 | 75 |
9 | 108 | 30 | 180 | 2900 | 75 |
10 | 108 | 30 | 200 | 2900 | 90 |
11 | 108 | 30 | 220 | 2900 | 90 |
12 | 108 | 30 | 240 | 2900 | 110 |
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
